系統概述

本方案提供了一種基于激光測距傳感器的集裝箱外型尺寸測量裝置，該裝置能夠自動測量集裝箱外型的尺寸，測量速度快、精度高，成本低。

1、基于激光測距傳感器的標定測距法不受被測物體的體積限制，可以解決工業生產中較大體積箱體尺寸的自動測量問題。

2、本系統采用非接觸測量方式進行集裝箱的尺寸測量，能夠完成運動物體的自動尺寸測量。

2、本系統采用激光反射傳感器作為測距設備，方向性好，準確度高，理論精度20um，實測精度≤0.5mm，采樣周期≤0.5us，可以滿足對集裝箱尺寸自動測量的要求。

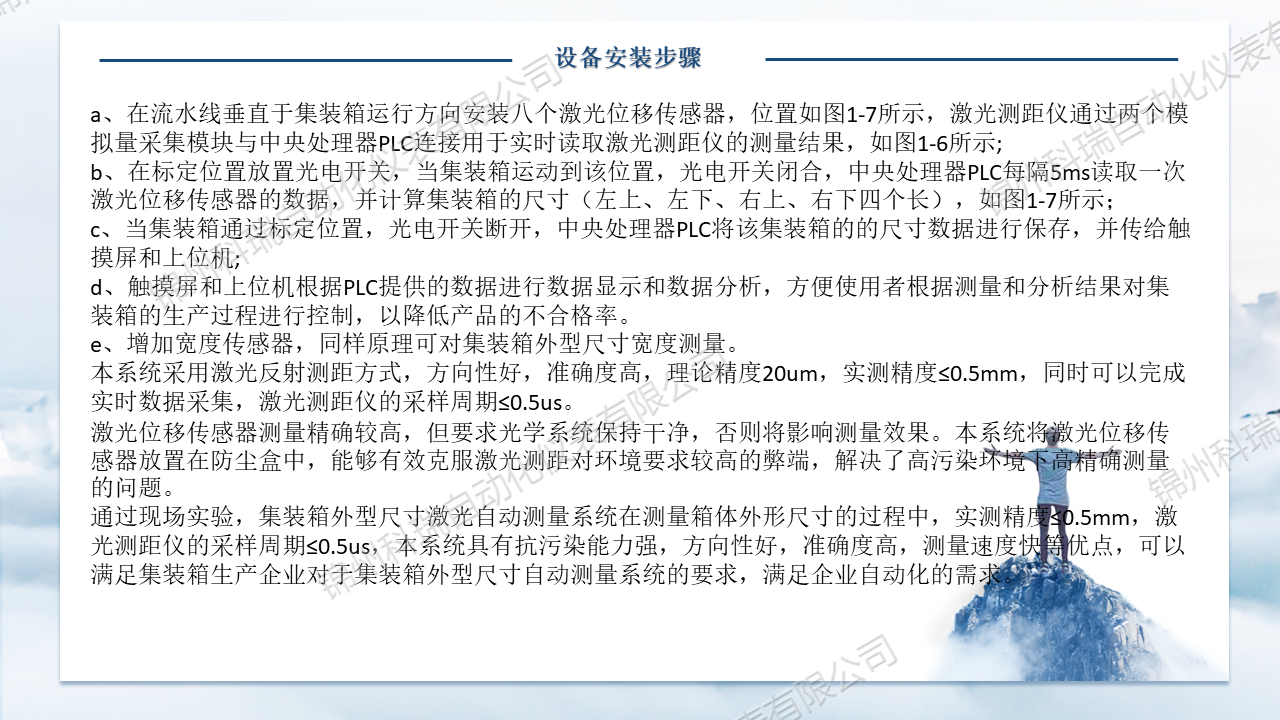

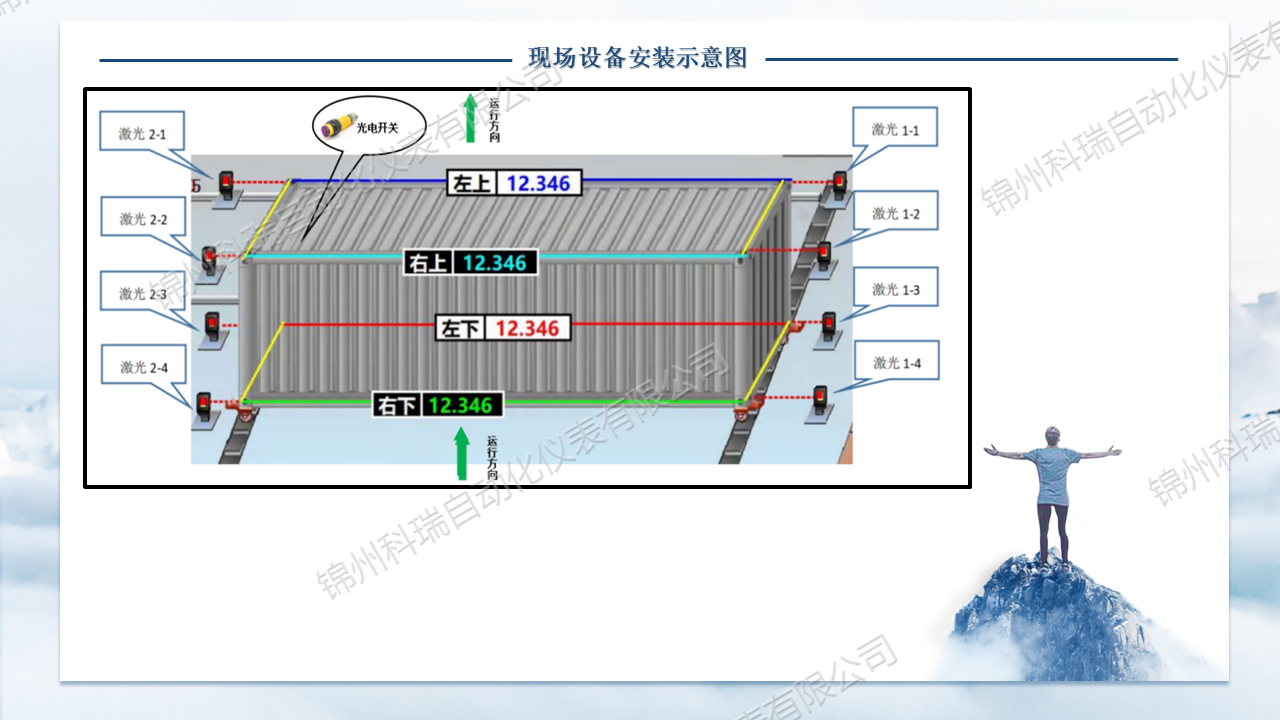

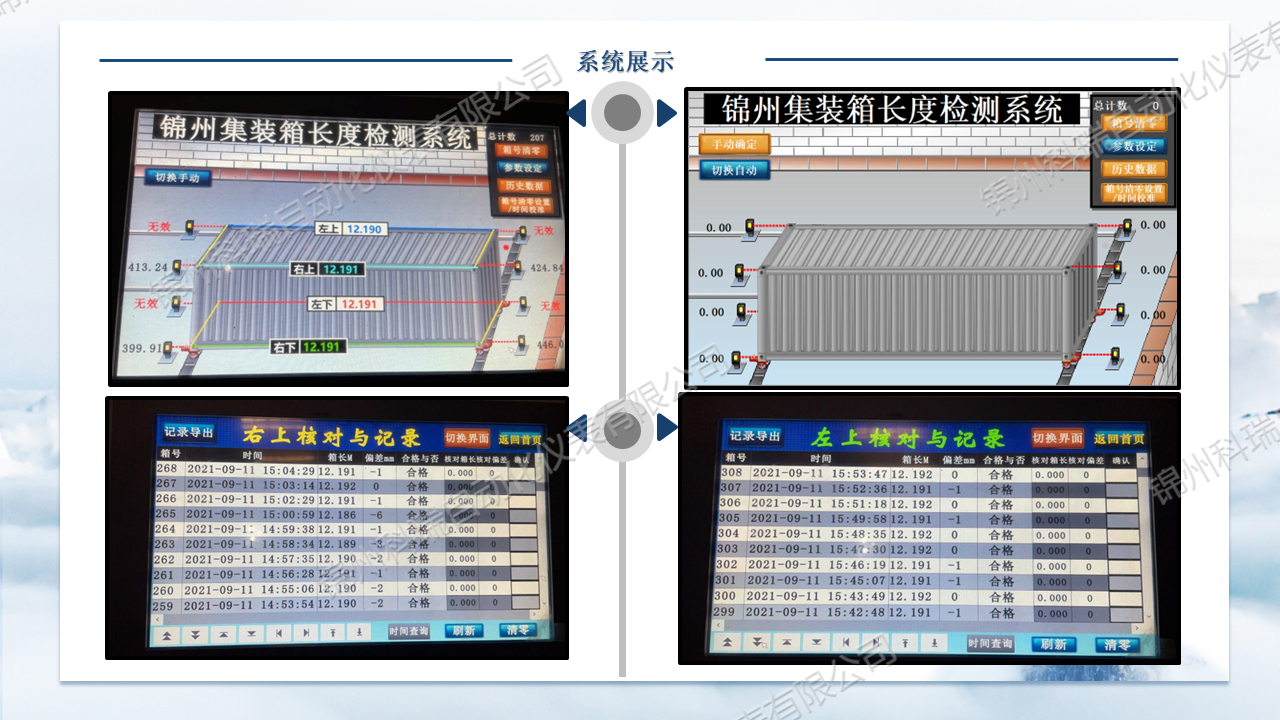

3、本集裝箱外型尺寸激光自動測量裝置，由四組高精度激光位移傳感器、西門子PLC、觸摸屏和上位機組成，可以完成數據的采集，保存和分析，方便使用者根據測量和分析結果對集裝箱的生產過程進行控制，以提高產品的合格率。

有鑒于此，本方案提供一種基于激光測距傳感器的標定測距方法及系統，以實現集裝箱外型尺寸的高效、精確、便捷、快速測量和處理。

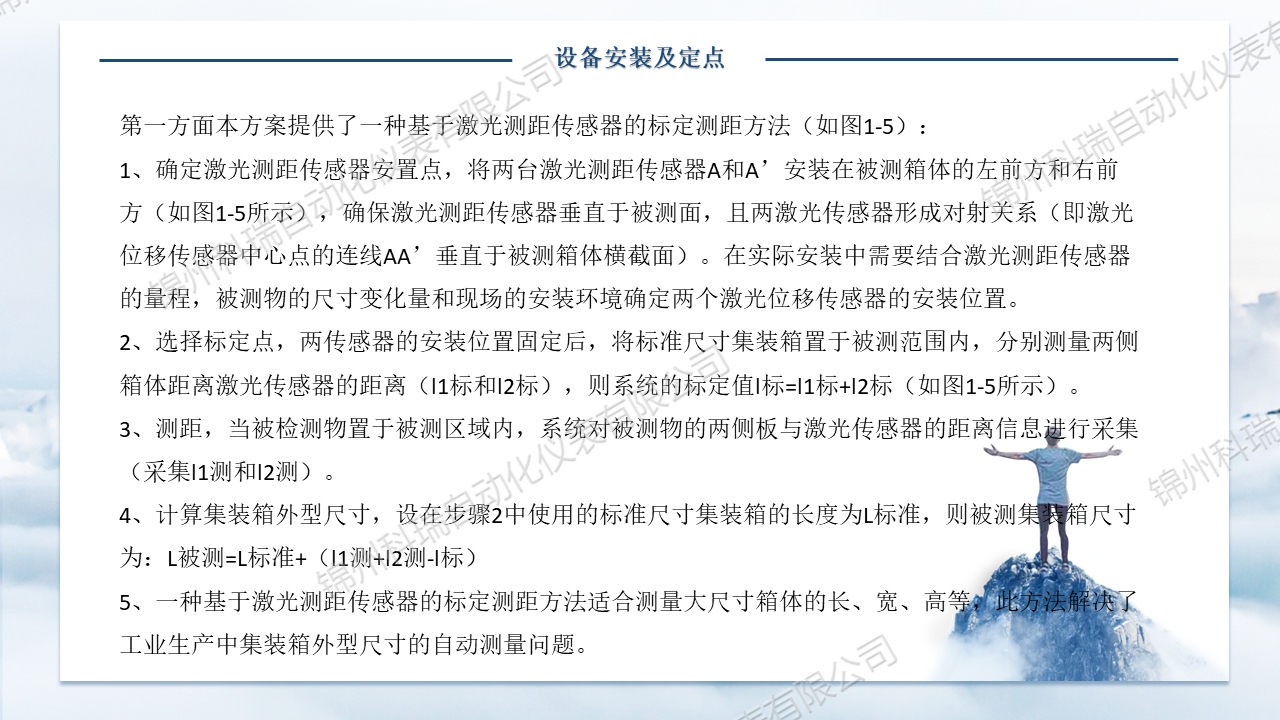

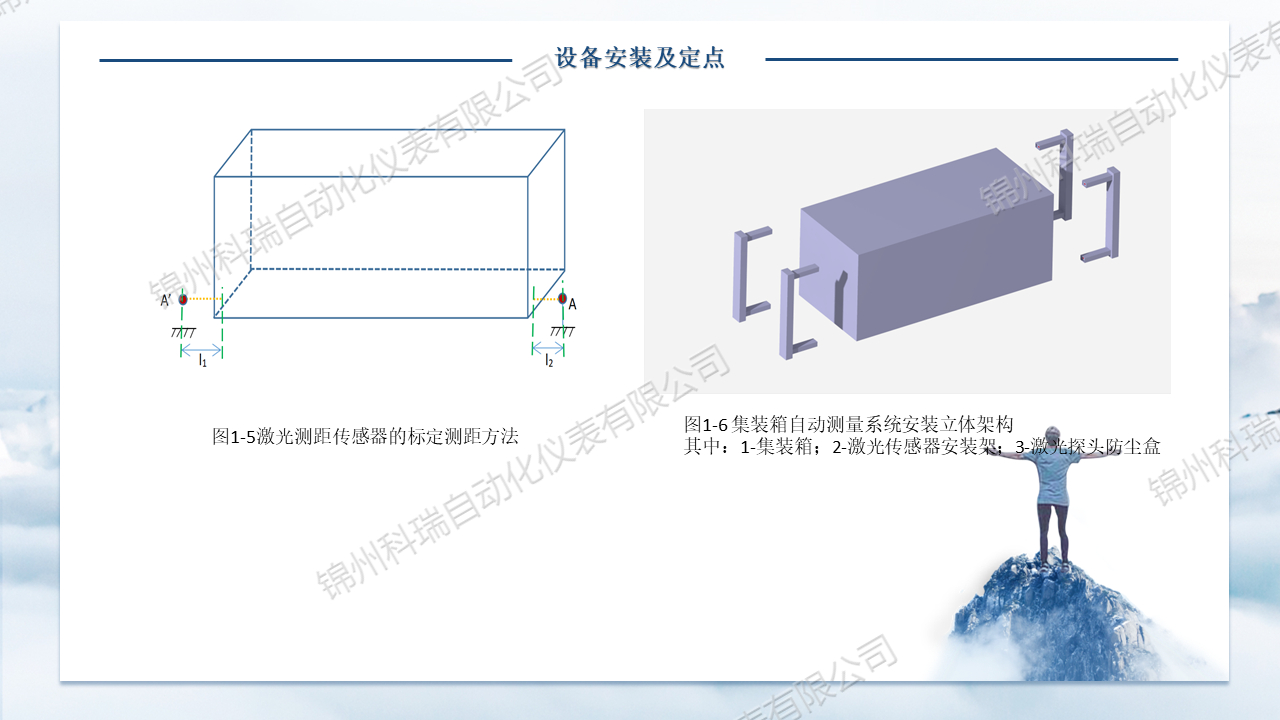

第一方面本方案提供了一種基于激光測距傳感器的標定測距方法（如圖1-5）：

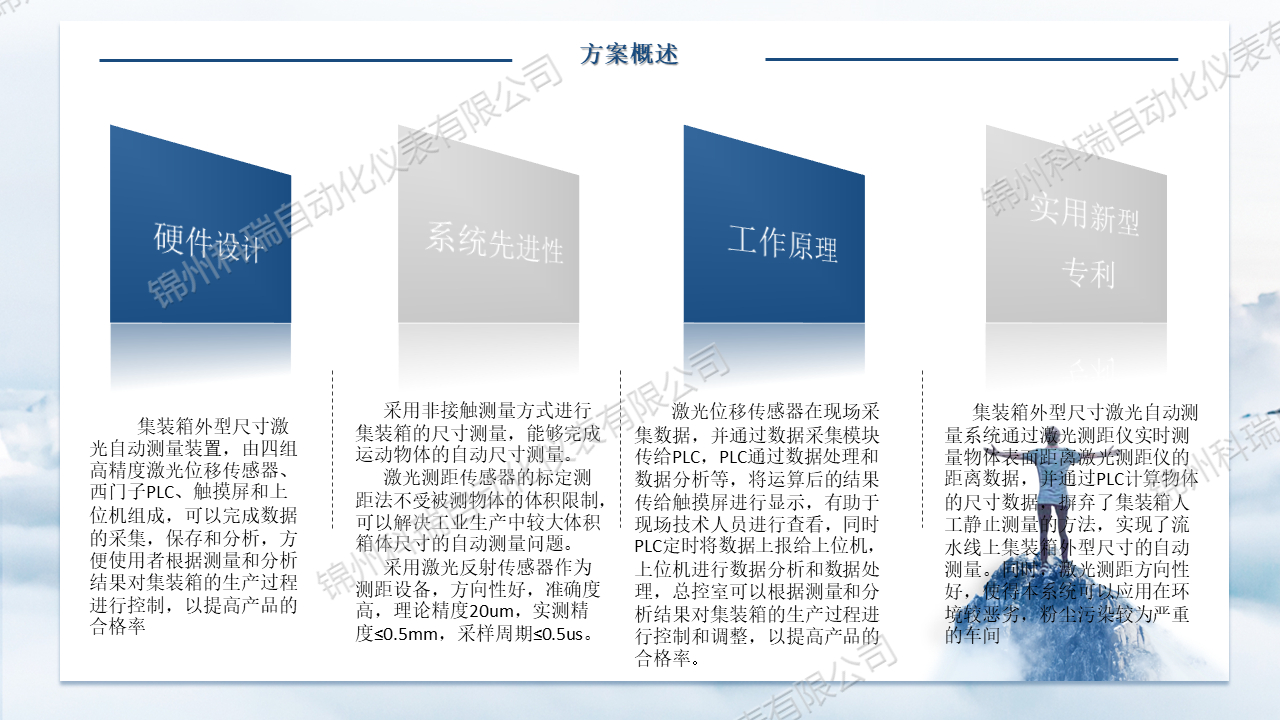

方案概述
