視覺識別—東方國際集裝箱零部件CCD相機智能檢測系統概述

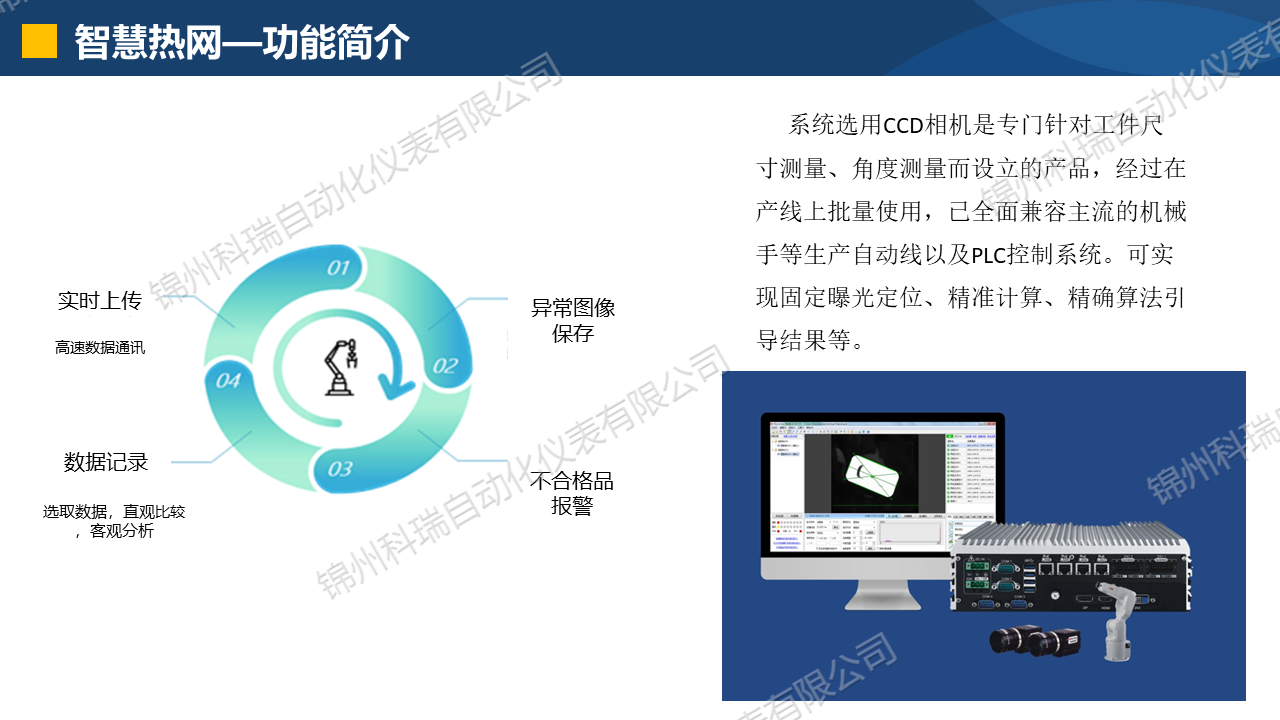

       智能化零部件檢測是利用AI視覺圖像處理技術實現，依靠成熟和先進的算法，將需要檢測的零部件尺寸和厚度精準測量。AI智能視覺檢測系統是通過光學的裝置和非接觸的傳感器自動地接收和處理一個真實物體的圖像，以獲得所需信息或用于零部件檢測的裝置。AI智能機器視覺應用在工業檢測、包裝印刷、食品工業、航空航天、生物醫學工程、軍事科技、智能交通、文字識別等領域。工業檢測領域是機器視覺應用中比重較大的領域，主要用于產品質量檢測、產品分類、產品包裝等，如：接線端子外觀檢測、pcb板焊片外觀檢測、芯片自動化檢測、微小兩件外觀瑕疵檢測、、產品分類識別、視覺定位檢測、印刷品檢測、OCR字符識別、瓶蓋檢測、玻璃、手機、汽車配件、二維碼、條碼等檢測識別。

       AI智能視覺檢測是一種無任何接觸、無任何損傷的自動檢測技術，是實現設備自動化生產、智能化生產和帶有精密控制的有效方式，具有安全可靠、應范廣泛、工作換將要求低可在惡劣環境工作、可不間斷連續工作、效率高等突出特點。AI智能視覺檢測系統通過光源和圖像傳感器(工業相機)獲取產品的表面圖像，利用圖像處理算法提取圖像的特征信息，然后根據特征信息對表面缺陷的定位、識別、分類等判定與統計，同時將數據存儲、輸出、查詢等相應的操作。

AI智能機器視覺表面缺陷檢測系統主要組成包括：圖像接收獲取模塊、圖像預處理模塊、圖像檢測分析模塊、數據存儲管理口模塊。在光源的照明下，通過光學鏡頭將產品表面成像于相機傳感器上，光源直接影響到圖像的質量，其作用是克服環境光干擾，保證圖像的穩定性，獲得對比度盡可能高的圖像。

AI智能機器視覺表面缺陷檢測系統在圖像預處理模塊中，主要對圖像去噪、增強、復原、缺陷的檢測和目標分割。由于現場環境、工業相機成像差異、圖像傳輸損耗等產生圖像噪聲，這些噪聲降低了圖像的質量，對圖像預處理和分析帶來影響，要對圖像進行預處理降低噪聲干擾。

AI智能機器視覺圖像分析模塊主要涉及圖像的特征識別、特征提取、特征分類。特征提取是從圖像的每個像素中識別目標特性區域，把不同分類間的差異區分，提高識別率。表面缺陷檢測提取的特征包含：紋理紋路走向類特征、各類帶有形狀的特征、顏色值特征

、變形系數特征等，將提取的特征信息融合區分不同類型的缺陷。

進一步實現車間生產工藝的信息化、集成化監控的目標。通過分析曲線和質檢管理的數據整合，客觀解析在烘干工藝存在哪些問題和加以改進的地方，實現了智能化管理，進一步提升集裝箱生產質量水平，對集團信息化數字化建設具有重要的意義。

        基于已完成的集裝箱頂板外型尺寸測量的方法，即采用激光+影像的四點定位法測量方式（該方式已申請國家專利），采用上述原理將測量方式拓展到集裝箱沖壓生產過程中對運動頂板的外型尺寸測量?；谒慕亲鴺硕ㄎ环ǖ募b箱頂板外型測量裝置，能夠自動檢測流水線上處于運動狀態的集裝箱頂板的外型尺寸，具有測量速度快、精度高，連續性好，成本低，效率高，靈活性強等。

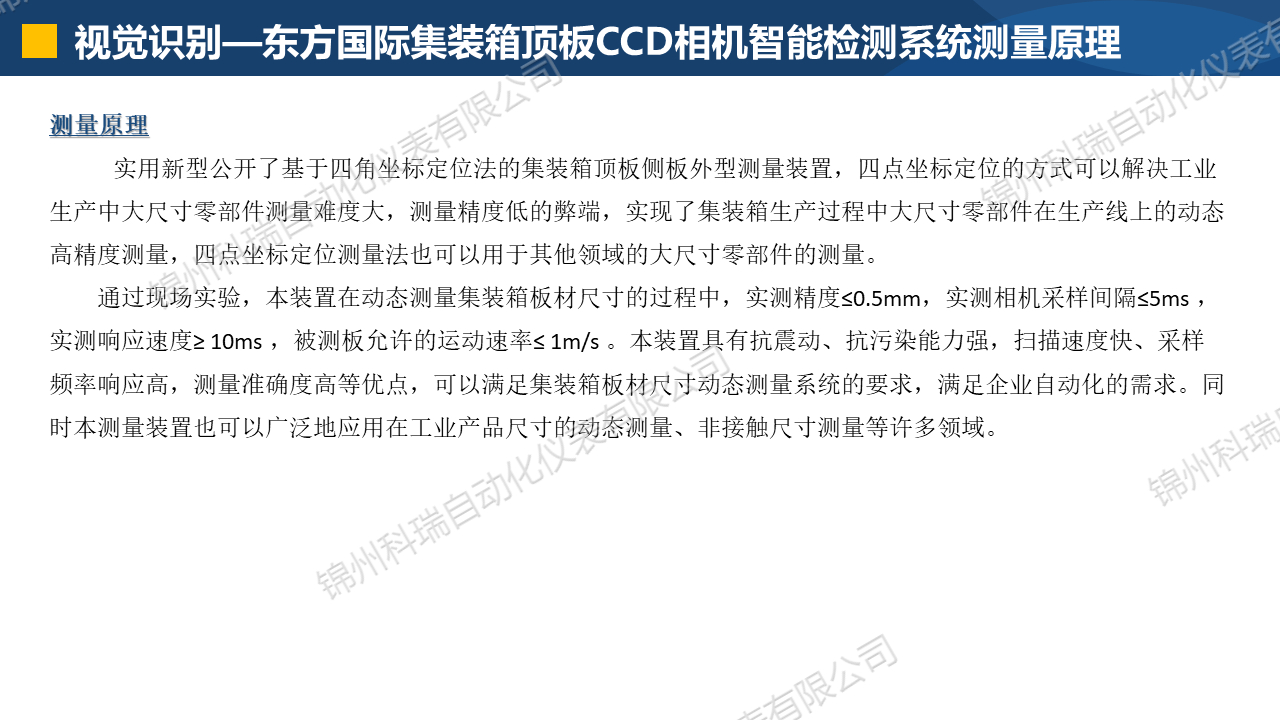

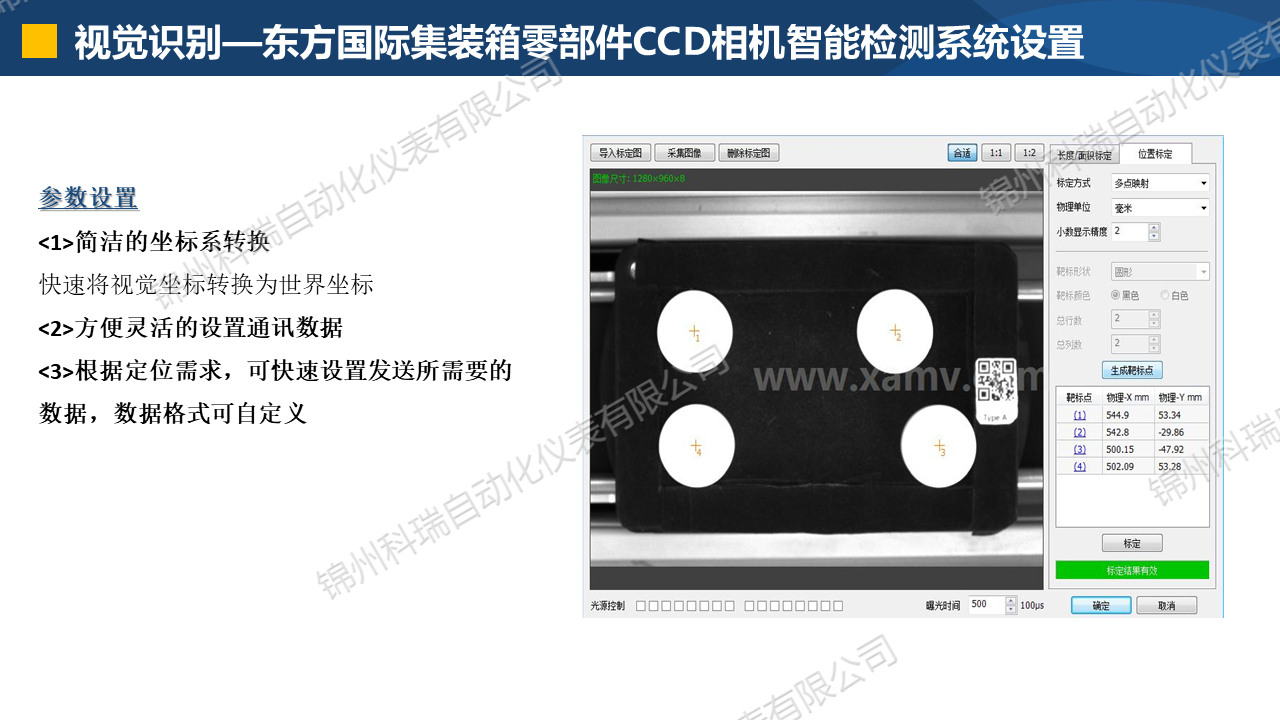

本方案公開了基于四角坐標定位法的集裝箱頂板、側板外型測量裝置，四點坐標定位法不需要將整個物體重構在一張圖片中，允許物體變速運動，該方法根據四點坐標值與標準值的偏差，計算被測物的尺寸，不受被測物大小的影響。本實用新型公開的基于四角坐標定位法的集裝箱頂板側板外型測量裝置解決了集裝箱生產過程中較大板材尺寸的自動檢測問題。該測量裝置測量精度高，適應性強，可以大大降低企業的人力成本，提高企業生產效率。

新型公開的基于四角坐標定位法的集裝箱頂板、側板外型測量裝置，能夠自動檢測流水線上處于運動狀態的集裝箱側板、頂板和外型等尺寸，測量速度快、精度高，連續性好，成本低，效率高，靈活性強等。

1、四角坐標定位法不受被測物體尺寸限制，可以根據實際需求達到較高的測量精度；

2、采用四角坐標定位法實現較大尺寸零部件的測量，核心是提取被測板四角的坐標值，提取坐標的方式比較靈活，四角坐標的采集可以利用工業相機、線陣傳感器等采集裝置。

3、基于四角坐標定位法的集裝箱頂板側板外型測量裝置采用非接觸式的設備（相機或者線陣傳感器）對集裝箱較大板材尺寸進行檢測，消除了檢測系統與被檢測物之間的直接接觸，符合集裝箱側板動態測量的要求。由于減少了檢測過程的人為參與，本裝置具有較好的安全性和操作優勢，測量精度高，并可應用于惡劣的工作環境中。

4、基于四角坐標定位法的集裝箱頂板側板外型測量裝置成本低，效率高，靈活性強，在工人工資成本不斷上升的環境下，機器視覺的成本效益顯現的越來越明顯。此外機器視覺系統具有較大的靈活性和可移植性，在使用環境改變時，只要改變安裝位置，并對應用軟件進行更改和升級，就可以滿足新的需求。

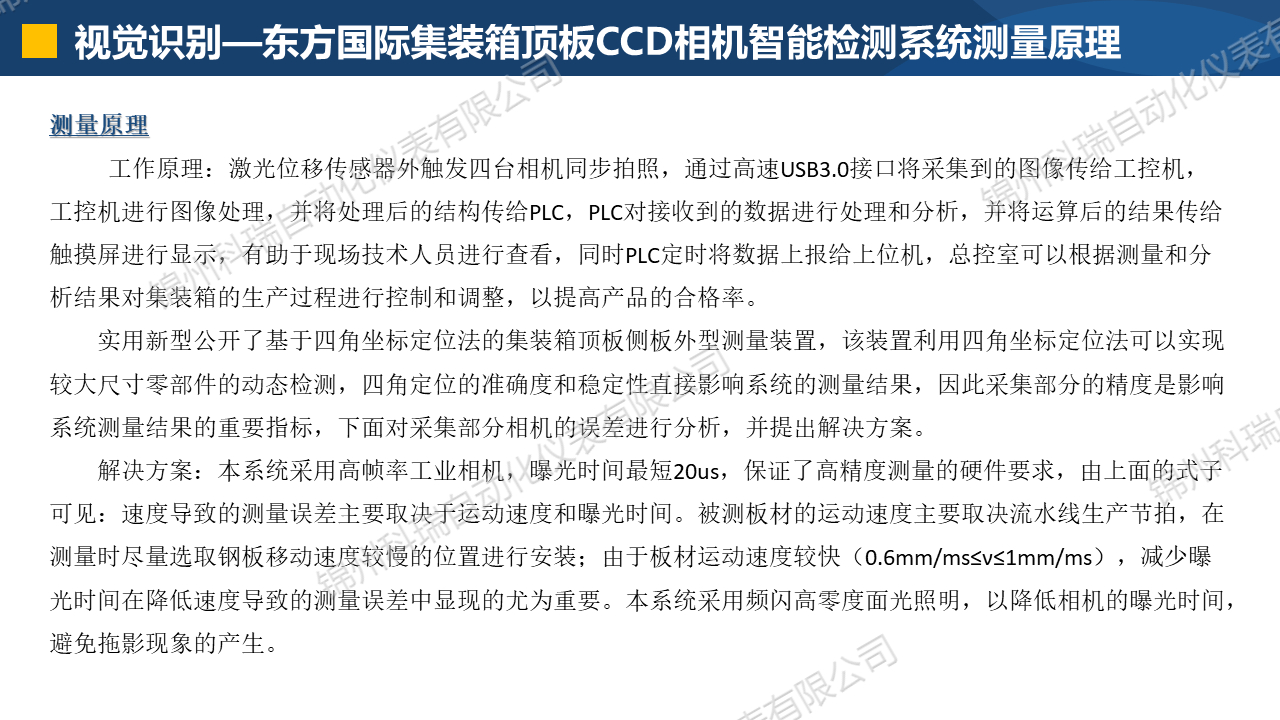

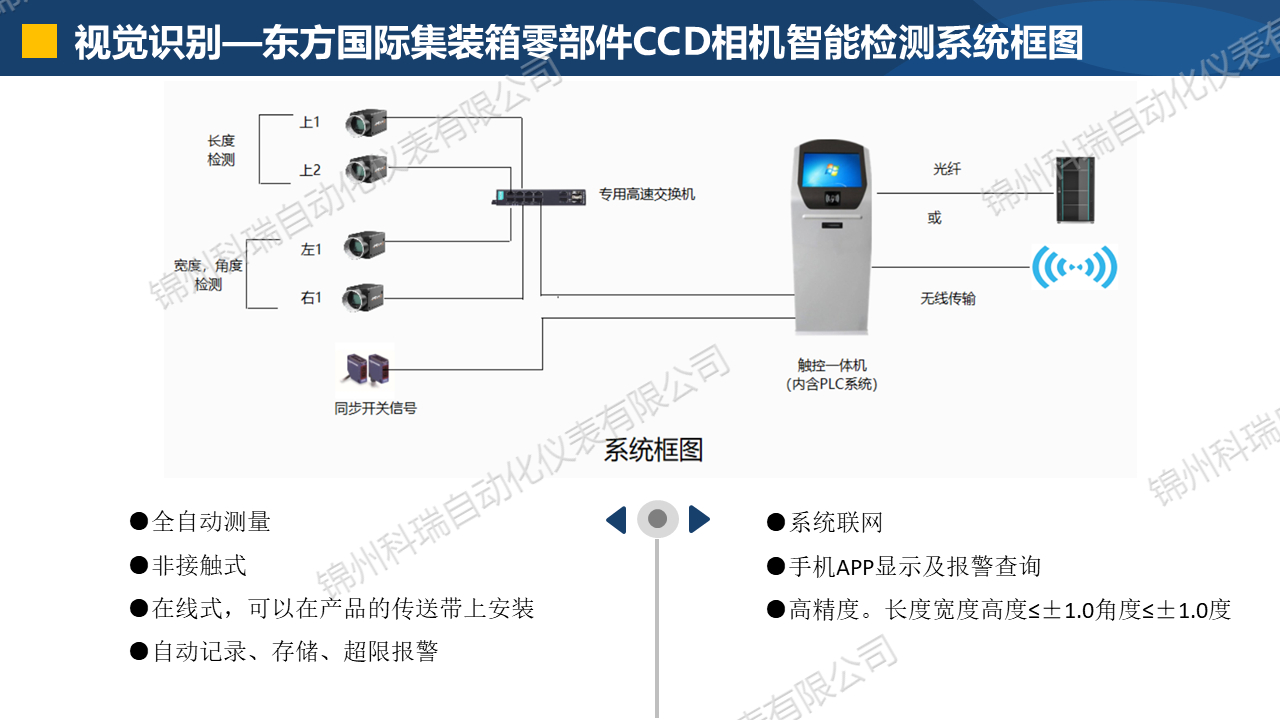

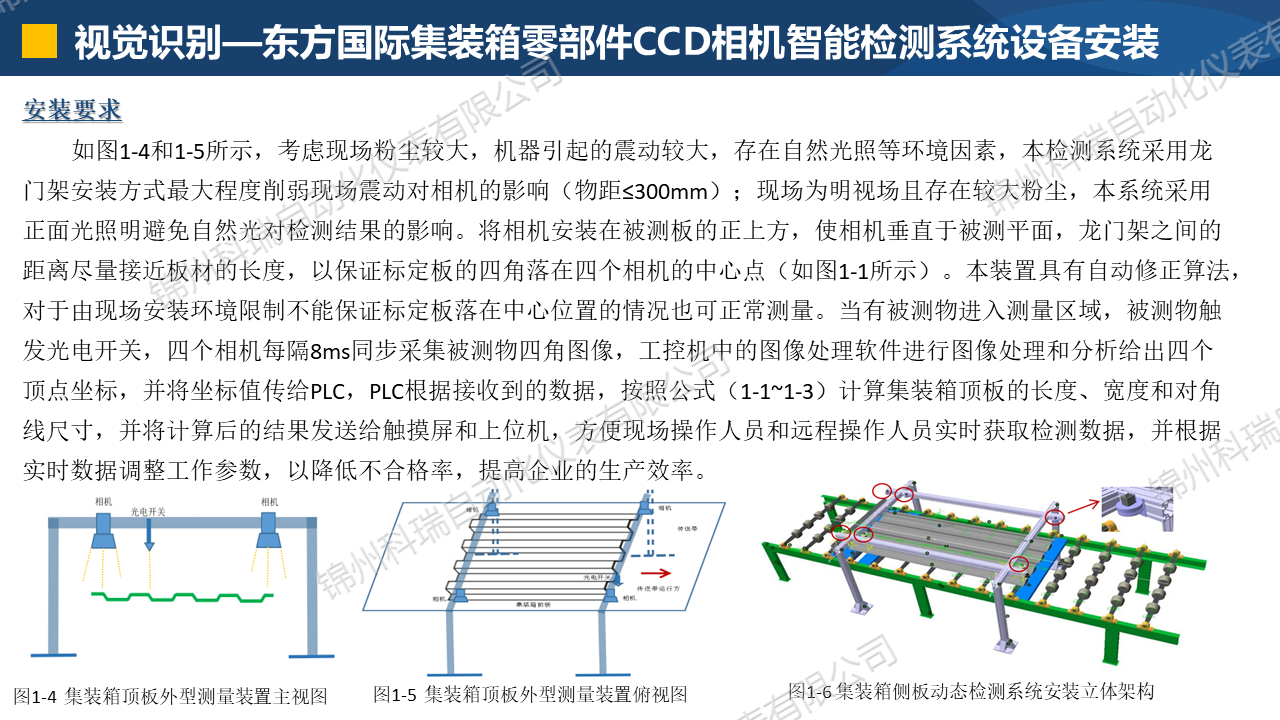

5、本集裝箱動態檢測系統需要解決以下問題：集裝箱側板存在尺寸大（L：約2.3m--2.6m;B：約1.1m）；測量精度要求高（ε≤0.5mm）；運動速度快（0.6mm/ms≤ν≤1mm/ms）；運動過程中存在上下震動（約：-0.4mm≤σ≤0.4mm）；工作環境比較惡劣，分析上述項目需求，公開了一種基于四角坐標定位法的集裝箱頂板、側板外型測量裝置，本裝置通過4個相機（也可以線激光設備）采集運動側板四角圖像，并提取四個角的坐標，利用四角坐標定位法計算被測物的尺寸信息。

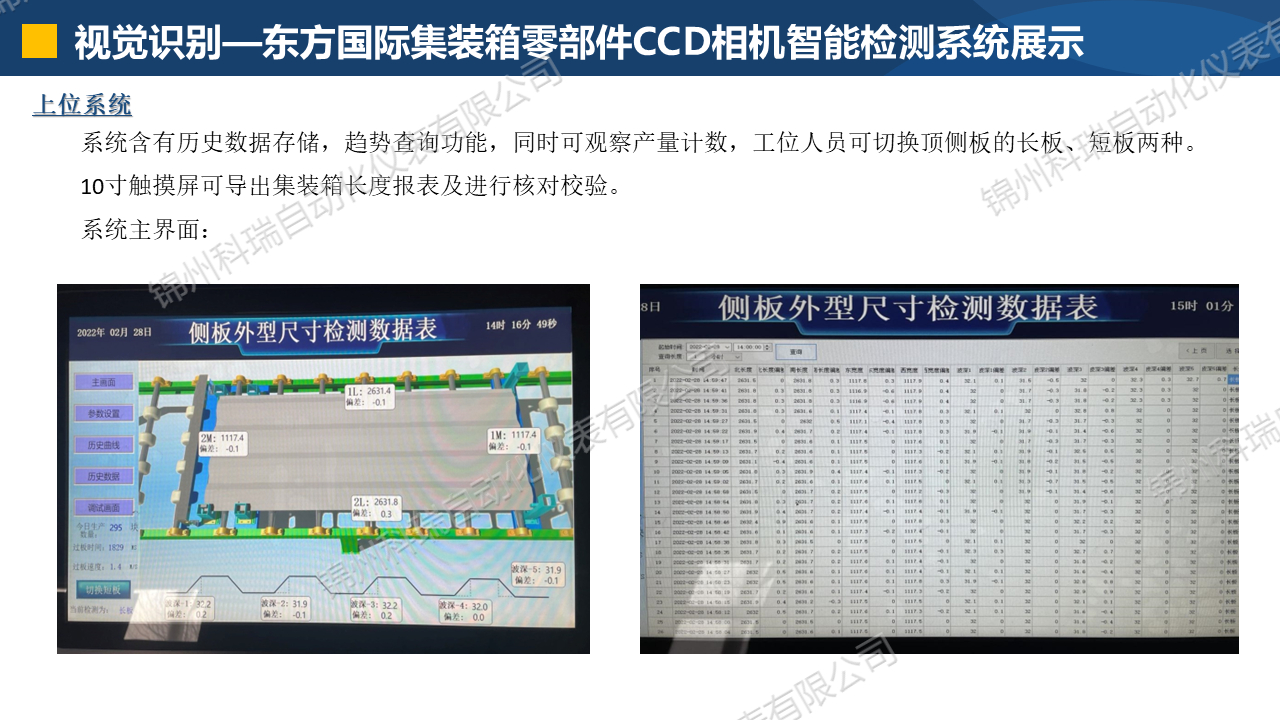

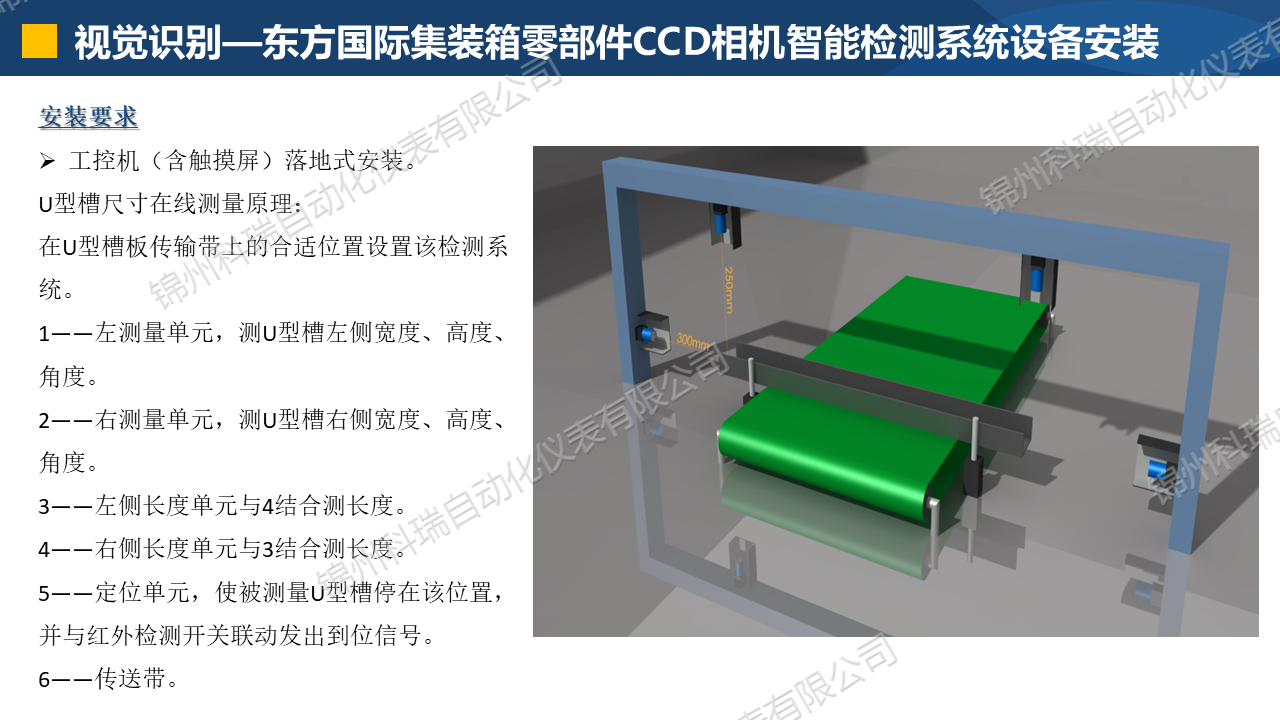

     1）實現對側板波峰、波谷、外形尺寸（板材兩端頭的寬度和長度）自動測量，工位現場安裝落地式一體觸控機，實現對工位的零部件尺寸智能化數據采集和監測。

（2）實現對頂板波峰、波谷、外形尺寸（板材兩端頭的寬度和長度）自動測量，工位現場安裝落地式一體觸控機，實現對工位的零部件尺寸智能化數據采集和監測。

（3）實現對集裝箱縱向長度自動測量，以10寸觸控屏顯示和參數設置實現對箱體長度智能化數據采集和監測。

（4）系統監測畫面以3D工藝圖進行展示，并對監測數據異常進行報警提示，具有測量數據記錄，當日生產數量統計，數據趨勢分析功能。

注：系統展示的3D圖形是按照測量工位的等比例制作，并將測量結果和動態檢測變化以圖標形式顯示。在落地式一體觸控機上全方位展示測量尺寸的檢測信息。
